G10-CR 에폭시 소재: 초저온 산업용 장비 및 부품용 맞춤형 소재

G10-CR 에폭시 소재: 초저온 산업용 장비 및 부품용 맞춤형 소재

G10-CR 에폭시 유리섬유 적층판은 표준 G10의 특수한 변종으로, 극한의 저온 환경에서 사용하기 위해 설계되었습니다. 특히 극저온 환경에 맞춰 설계되어 초전도 및 심우주 탐사와 같은 첨단 분야에서 필수적입니다.

G10-CR은 어떻게 초저온 성능을 구현하나요?

G10-CR은 절대영도에 가까운 -270°C까지의 온도를 견딜 수 있는 능력을 가지며, 이는 맞춤형 공식 최적화, 독특한 다층 복합 구조 및 저온 호환 제조 공정에서 기인합니다. 이러한 종합적인 접근 방식은 극한의 추위 조건에서 일반 재료들이 겪는 취성, 변형, 성능 저하 문제를 해결합니다.

1. 극저온 응용을 위한 수지 시스템 개선

G10-CR과 일반 G10 소재의 주요 차이점은 독점적인 저온 에폭시 시스템에 있습니다. G10-CR은 기존의 G10 수지와는 달리 최적화된 아미노 촉매형 고체 에폭시 수지 매트릭스를 사용합니다. 제조업체는 이러한 배합 설계를 통해 수지의 탄성 계수를 의도적으로 낮추어 저온에서의 소재 취성을 효과적으로 줄였습니다. 온도가 액체 헬륨 수준으로 떨어져도 수지는 미세 균열과 함께 약간의 취성만 나타내며 구조적 붕괴를 방지합니다. 기계적 특성은 최대 20% 감소하지만, 극저온 환경에서 일반 에폭시 소재들이 보이는 파손률에 비해 훨씬 우수한 성능을 보입니다. 또한 이 수지는 저온에서도 유리 섬유에 강한 접착력을 유지하여 극한의 냉각으로 인한 계면 벌링(delamination)을 방지하고 구조적 완전성을 보장합니다.

2. 유리 섬유 적층 구조의 저온 안정성

이 복합재료는 유리 천/에폭시 적층판으로 분류되며, 여러 개의 수지가 함침된 유리 섬유 층을 고온 및 고압 처리하여 제조된다. 유리 섬유는 본래 우수한 저온 안정성을 가지며, 극저온에서도 구조적 무결성과 성능을 유지하면서도 큰 열화 없이 핵심 골격 구조로서 중요한 역할을 한다. 다중 적층 구조는 극저온 환경에서 발생하는 열응력을 효과적으로 분산시켜 응력 집중으로 인한 균열을 방지한다. 실험 데이터에 따르면, 이 설계는 77K(액체 질소 온도 범위)에서 상온 전단 강도의 2.45배에 달하는 성능을 발휘한다. 특히 주목할 만한 점은 재료가 4.2K(액체 헬륨 온도 범위)까지 냉각되더라도 거의 완전한 전단 강도를 유지하여, 낮은 온도에서 수지가 취성화됨에 따라 발생하는 미미한 성능 저하를 효과적으로 보완한다는 것이다.

3. 낮은 열전도율이 저온에서 열 응력 손상을 줄입니다.

G10-CR 소재는 단지 7.0×10^-4 kcal/s/cm²(°C/cm)의 열전도율을 자랑하여 뛰어난 단열 성능을 제공합니다. 극저온 환경에서 이 특성은 외부 열원으로부터 극저온 장비로의 열 전달을 크게 줄여주며, 큰 온도 차이로 인한 극심한 열 팽창 및 수축을 방지합니다. 이를 통해 열 응력으로 인한 구조적 손상을 최소화하고 반복적인 열 사이클에서 발생하는 피로 손상을 피하여 장기간의 저온 작동 조건에서도 안정적인 성능을 유지합니다.

4. 낮은 흡습성으로 저온에서의 구조적 열화를 방지합니다.

이 소재는 G10 시리즈 재료의 낮은 수분 흡수 특성을 계승하여, 24시간 동안의 물 흡수율이 약 0.11%에 불과합니다. 저온 환경에서 재료 내 수분이 응축되어 얼음 또는 고체 얼음 결정으로 변할 수 있으며, 이로 인한 부피 팽창은 내부 구조를 파괴하고 균열 및 성능 저하를 유발할 수 있습니다. 그러나 G10-CR은 매우 낮은 수분 흡수율 덕분에 동결-해빙 사이클이나 저온 고습 환경에서도 내부 손상을 방지하여, 저온에서의 구조적 완전성과 성능을 유지합니다. 이를 통해 초저온 작동 조건에 대한 적응성이 더욱 향상됩니다.

이 소재는 초저온에서 어떻게 반응합니까?

이 소재는 뛰어난 온도 저항성을 보여줍니다. 액체 헬륨의 4K에 근접하는 -270°C의 극저온에서도 안정적으로 견디며, 최대 140°C의 온도에서 지속적인 작동이 가능하여 극저온에서부터 중간~고온까지 넓은 온도 범위를 커버합니다. 실험 결과, 층간 전단 강도는 77K(액체 질소 온도)에서 크게 증가하는 것으로 나타났습니다. 주목할 만한 점은 4K의 극저온 환경에서도 전단 시험에서 응력 집중 현상이 나타나지만 구조적 파손으로 이어지지는 않는다는 것입니다.

기계적 특성은 상충 관계를 나타낸다: 극저온 환경에서 재료의 영계수와 전단계수가 증가하며 약간의 취성 증가가 동반된다. 기계적 성능이 약 20% 정도 저하될 수 있으나, 이러한 열화는 통제 가능한 수준을 유지하며, -55°C에서 기존 G10의 취성보다 훨씬 우수하다. 또한, 이 재료는 낮은 열전도율(7.0×10^-4 kcal/(s·cm²·°C)) 특성 덕분에 극한의 저온에서도 열전달을 효과적으로 줄여 고절연 응용 분야에 이상적이다.

절연 성능 저하 제로: 이 재료는 -270°C에서도 우수한 전기적 특성을 유지하며, 절연 파괴 강도 및 체적 저항률과 같은 주요 절연 파라미터가 안정적이다. 이로 인해 극한 저온에서도 절연 고장이 발생하지 않으며, 초전도 장치 및 심우주 전자기기 분야에 적용되는 핵심 이유이다.

극저온 환경에서의 대표적 응용

초전도 및 원자력 에너지 분야에서, 핵융합로 내 초전도 자석의 전기 절연 및 구조 지지 재료는 반응기 내 액체 헬륨 수준에 가까운 극저온을 견뎌내면서 복잡한 응력을 저항하여 초전도 부품의 절연 파손이나 구조적 변형을 방지할 수 있어야 한다.

심우주 탐사에서 재료는 우주선 환경의 극심한 온도 변화를 견딜 수 있어야 한다. 이러한 재료는 -270°C의 극저온과 장비 작동 중 발생하는 중간에서 높은 수준의 온도 모두를 견뎌내야 하며, 주로 극저온 센서의 지지 구조물 및 전자 부품의 절연 포장에 사용되어 우주 임무 중 장비의 안정적인 성능을 보장한다.

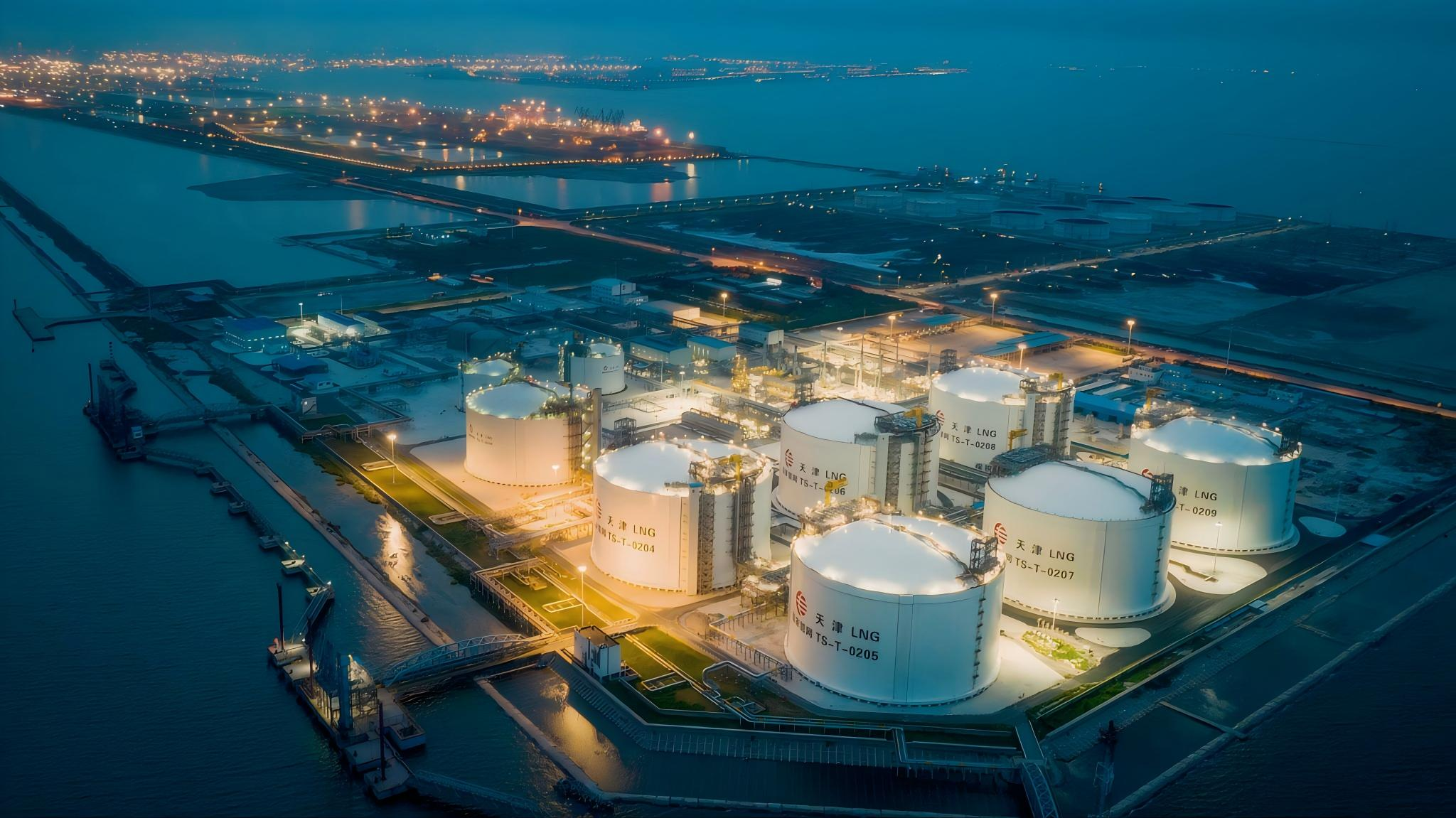

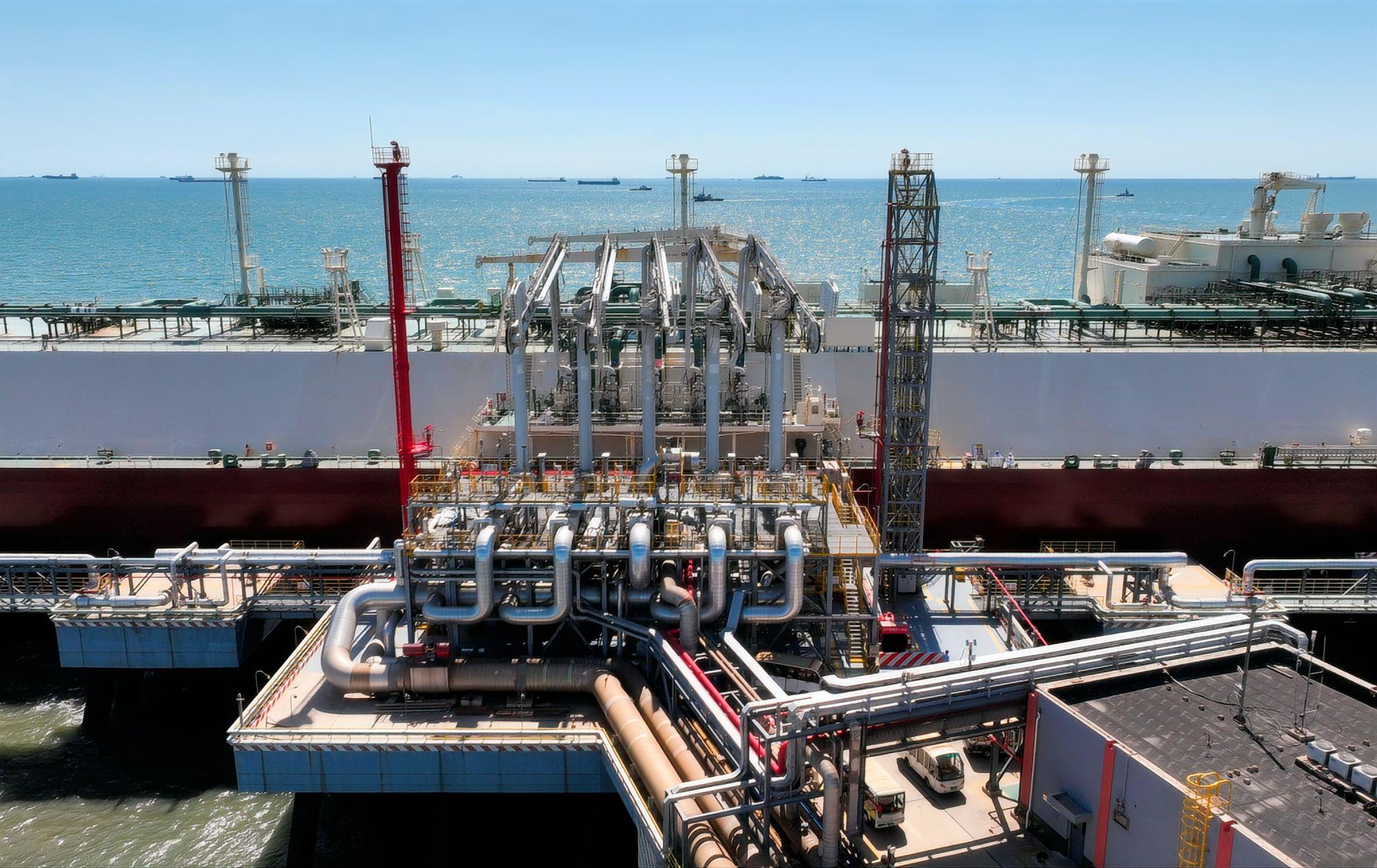

저온 공학 응용 분야에서 이러한 소재는 LNG 저장 및 운송 시스템의 배관 절연 가스켓 및 밀봉 부품 제조에 사용됩니다. 극저온에서도 우수한 구조적 안정성과 낮은 열전도율을 통해 LNG 운송 중 냉손실을 효과적으로 최소화하며 극저온으로 인한 소재의 균열 및 누출 위험을 방지합니다.

RDS Composite는 극저온 성능을 갖춘 G10-CR 에폭시 유리섬유 적층판을 제공할 수 있습니다. 당사는 원자재 조달부터 전체 생산 공정까지 철저히 관리하여 국제 표준을 충족하도록 보장합니다. 고객에게 신뢰할 수 있는 고품질 제품과 신속한 납기를 제공하기 위해 최선을 다하고 있습니다.
